Szkła podłużne refleksyjne

Typ A, Typ B, Typ H

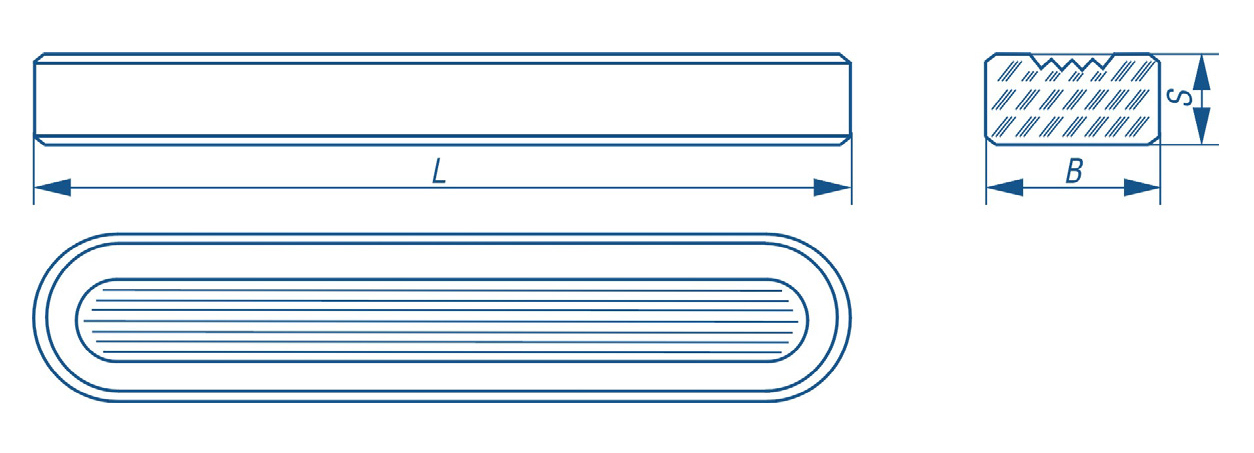

refleksyjne_v51---wykres

Materiał

szkło borowo-krzemowe „extra hart”

Zgodność z normami

ÖNORM M 7354
DIN 7081
JIS B 8211 (Japanes Industrial Norm)
OMV-Spez. H 2009 (OMV-AG, Wiedeń)
MIL-G-16356 D (US-Navy-Ships)
Esso Eng. Spec. 123 (Esso Research & Engineering Co. – New Jersey)
S.O.D. Spec. 123 (Standard Oil Development Company – New Jersey)
BS 3463 (British Standard Institution)

Opakowanie

KLINGER dostarcza wyłącznie opakowania zawierające:

• szkło,
• uszczelkę bezazbestową,
• podkładkę bezazbestową

Zestaw jest kompletny do montażu

Wymiary (mm)

wielkość typ A ciężar typ B ciężar typ H ciężar
L B S g L B S g L B S g
0 – – – – 95 34 17 110 – – – –
I 115 30 17 118 115 34 17 132 115 34 22 176
II 140 30 17 146 140 34 17 162 140 34 22 214
III 165 30 17 176 165 34 17 195 165 34 22 254
IV 190 30 17 200 190 34 17 228 190 34 22 294
V 220 30 17 237 220 34 17 264 220 34 22 344
VI 250 30 17 265 250 34 17 301 250 34 22 392
VII 280 30 17 303 280 34 17 338 280 34 22 445
VIII 320 30 17 334 320 34 17 387 320 34 22 503
IX 340 30 17 359 340 34 17 410 340 34 22 536
X – – – – 370 34 17 461 – – – –

Zakres stosowania szkieł transparentnych

  typ A typ B typ H
bar    °C bar    °C bar    °C
Dla czynników nie oddziaływających agresywnie na szkło np. olejów, węglowodorów 400
150
0÷10		  120
400
430		  265
180
0÷10		  120
400
430		  300
200
0÷10		  120
400
430
Dla czynników agresywnie oddziaływających na szkło
np. pary nasyconej, gorącej wody, ługów		 35 243 35 243 42 253
